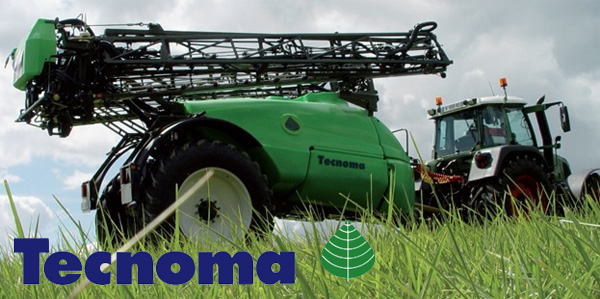

TECNIS 3500, 4500 и 6000 - это опрыскиватели которые просты и надежны в использовании.

Выносливые - они обеспечены высокой технологией, которая способствует безупречной производительности.

Производительность
- пневматическая подвеска AXAIR;
- гидравлический подъем штанги параллелограмма ALBATROSS;
- емкость бака от 3500 до 6000 л;
- скорость движения от 25 до 40 км/ч.

Простоту и эргономику
- простой запуск и безопасный доступ к резервуарам;
- регулируемая по высоте дышло;
- при работе полная уборка опорной стойки.

Прочность и надежность
- шасси концепции самоходного опрыскивателя построенно на двух лонжеронах;
- подвеска AXAIR предохраняет структуру машины;
- ротоформированные резервуары из полиэтилена высокой уплотненности сопротивляютя химическим продуктам и шокам;
- штанги монтированны на паралеллограмме.

Охрану окружающей среды
- глянцевые внутренние стенки резервуаров лимитирует остатки химических веществ и облегчает чистку;
- оборудования для эффективного управления сточных вод;
- доступ к опции GPS для развития точного сельского хозяйства.

Точность
- система DPAE - постоянная норма расхода независимо от скорости движения;
- регулировка возвратной циркуляции (NOVATEC и NOVATOP);
- постоянная циркуляция с AGP (AGP - пневматический отсекатель).

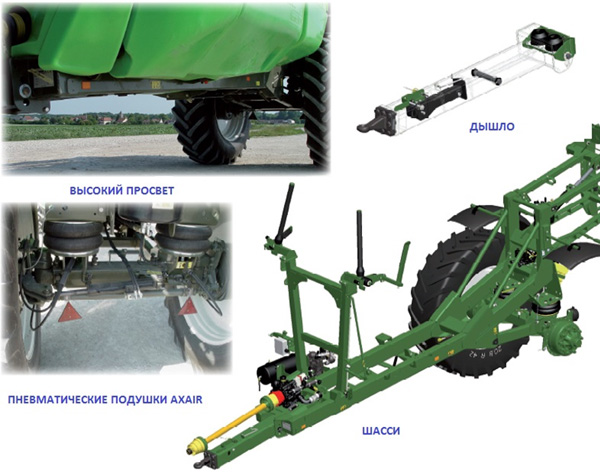

ШАССИ

Шасси TECNIS спроектированно по типу самоходного опрыскивателя LASER. Это шасси состоит из двойных лонжеронов механической сварки, они гарантируют крайнюю прочность и жесткость опрыскивателя, а так же стабильность подвески. Более того, высокий клиренс и зазор между карданным валом и шасси обеспечивают благоприятные условия работы с высокостебельными культурами и удаляет воможности повреждения или срезания.

Параллелограмная подвеска штанги обеспечена камерой с азотом что позволяет полностью глушить удары при движении машины. Основа штанги регулируется по высоте гидроцилиндром, таким образом возможно наладить высоту работы зависимости от высоты культур.

Две пневмотические подушки AXAIR поддерживают постоянную высоту корпуса не зависимо от нагрузок. Это надежная и простая система вместе с амортизаторами штанг поглащает все неровности почвы, непрерывно адаптируется к поверхности почвы, что безусловно повышает качество опрыскивания, увеличивает скорость работы, а так же срок эксплуатации опрыскивателя.

Дышло фасонированно буквой U что позволяет полную уборку опорной стойки когда TECNIS находится в прицепленном состоянии. Рабочая высота дышла регулируется, поэтому оно способно приспособиться к любому типу трактора.

ОПЦИИ

- Подруливающая Ось – простота и надежность в использовании. связь с тракторм основывается с помощью гироскопического прибора, который управляется пропорциональным гидроклапаном. эта система обеспечивает безупречное следование опрыскивателя по колее трактора, а так же наименьшее повреждение урожая.

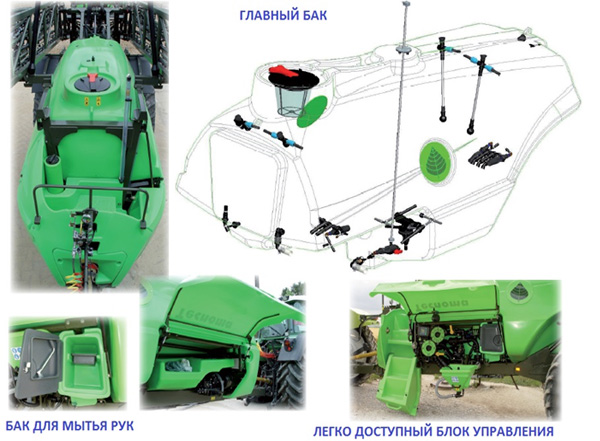

РЕЗЕВУАРЫ

Легкий, компактный и очень прочный основной бак из полиэтилена высокой плотности, изготовленный методом ротоформования (ротационное формование) на заводе TECNOMA. Свойства этой продукции обеспечивают идеальную стойкость резервуаров к ударам и ультрафиолету. Гладкость внутренных стенок упрощает промывку и так же уменьшает образование отложений на стенках.

Симметричное проектирование резервуаров гарантирует отличную стабильность машины. Противоскользящая платформа с широким мостиком и перилом безопастности обеспечивает легкий доступ к горловине основного бака.

Исключительно низко расположенный центр тяжести промывочного бака гарантирует уникальную устойчивость машины в течении работы.

Объем бака – 3500, 4500 и 6000 л ( возможность увеличить литраж до 5% в зависимости от нормативных требований).

Образцовое проектирование резервуаров TECNOMA предусмотренно для полной оптимизации промывания, наполнения и измерения.
- 4 вращающиеся форсунки Lav’Ton для бысрой и полной промывки баков изнутри;
- 4 гидравлических шеста для разбавления раствора;
- внутри резервуара спроектированный перпендикулярный тунель (ротационного формования) устраняет качку при езде, выполняя функцию перегородки, он предотвращает образование волн и гарантирует стабильность главного бака;
- чрезмерное повышение горловины резервуара обеспечивает безопасность наполнения. Специальный отводной канал предохраняет пользователя в случае переполнения бака;
- измерительный поплавок.

Бак для промывки: 450 и 600 л.

Его емкость позволяет производить эффективное промывание всей системы, всех баков и штанги. А так же в нем скрыт потайной отсек для хранения инструментов и приспособлений.

Бак для мытья рук: 20 л.

Доступен даже если капот блока управления закрыт. Он тоже включает в себя потайной отсек для хранения приспособлений.

ОПЦИИ - электронный указатель.

ПРИВЕДНИЕ В ДЕЙСТВИЕ

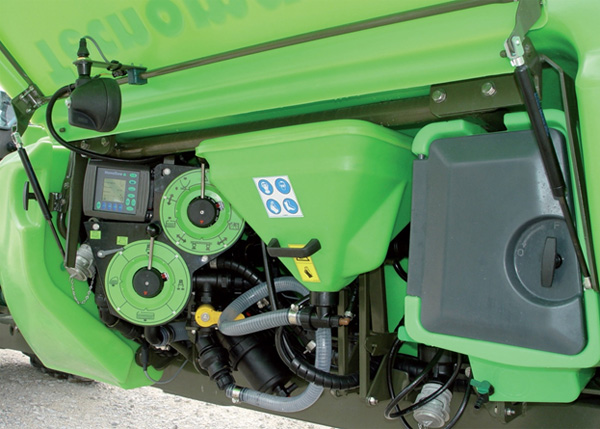

Пост управления способствует легкой и удобной работе от заполнения до промывки вашего опрыскивателя. Он оснащен двумя практичными кранами. Простое, безопасное и интуитивно понятное пользование. Изображение  графических символов на посте управления предотвращает любую ошибку при запуске.

Пост управления замечательно вписывается в контуры машины и полностью защищен от опрыскивания во время работы.

Съемный и градуированный 20 – ти литровый бачок для ввода химикатов оснащен устройством для промывки канистр Lav’box. Все манипуляции залива и чистки канистр могут производиться во время заполнения вашего опрыскивателя.

Два способа закачки:
- через систему O’clear позволяющая наполнять основной бак через дополнительный;
- hyper o’clear , быстрая закачка – 400 л/мин. пожарный рукав диаметром 50 мм;
- текнис снабжен мембранно поршневым насосом. Он обеспечивает стабильный поток несмотря на изменения объема падаваемой жидкости или рабочего давления;
- быстрая закачка – 400 л/мин;
- насос pm 500 250 л/мин – 15 бар для штанг < 30 м;
- насос pm 700 300 л/мин – 15 бар для штанг >/= 30 м.

ОПЦИИ
- катушка, шланг и насадок для промывки - система AUTONET;
- безопасноть при закачке воды в бак - TECFLOW;
- NOVAFLOW - NOVAFLOW PA - промывка штанги без возврата жидкости в бак.

ОПЦИИ

Катушка, шланг и насадок для промывки:

Пользователь может промыть опрыскиватель снаружи после работы и перед выездом с поля.

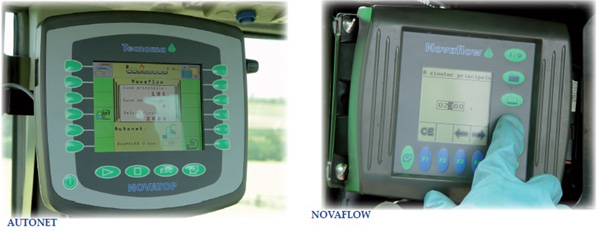

Autonet

Предназначена для последовательного разбавления бакового остатка. Это простой и экономичный способ избавиться от остатка раствора в баке. После обработки поля или в конце работы оператор включает функцию Autonet, после чего вводит объем чистой воды, которой будет перекачиваться в основной бак и разбавлять остаток. Затем опрыскивает рабочее поле опрыскивается разбавленным химикатом. Эта операция может выполняться много раз с небольшим количеством чистой воды.

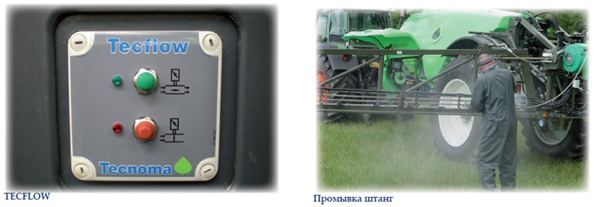

Tecflow

Защита от переполнения бака. Датчик переполнения посылает команду на звуковой сигнал и на клапан заполнения. Когда бак заполняется полностью, датчик автоматически перекрывет подачу воды.

Novaflow

Управление наполненим основного и промывочного баков. Состоит из монитора, двухдюймового расходомера, двухдюймового клапана с электроприводом и датчика уровня в баке. Оператор задает объем воды, который нужно закачать и включает закачку. После закачки требуемого объема воды насос отключается.

NOVAFLOW PA – работает так же как и Novaflow , но в отличие от последнего все клапаны управляются электронно. Предлагает дополнительную помощь благодаря запрограммированным параметрам.

Промывка штанги без возврата жидкости в бак (управляется из кабины).

КОНТРОЛЬ ОПРЫСКИВАНИЯ

Секрет в безупречной работе вашего опрыскивателя находится безусловно в системе контроля опрыскивания. Текнома предлагает вашему опрыскивателю TECNIS систему контроля опрыскивания DPAE (постоянная норма расхода независимо от скорости движения). Эта система основанна на обработке данных и от расходомеров.

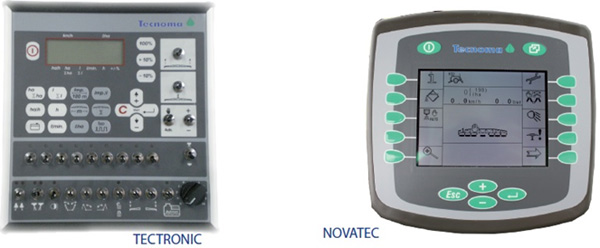

TECTRONIC

DPAE - постоянная норма расхода независимо от скорости движения.
Выполнение единственной манипуляции – ввести в компьютер нужную норму расхода в л/га

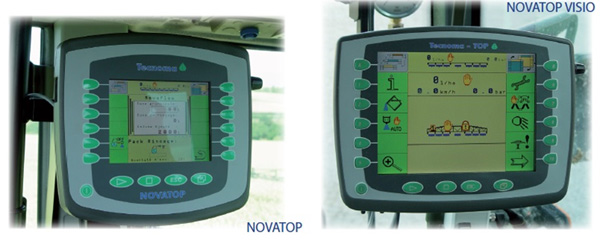

NOVATEC/NOVATOP/NOVATOP VISIO

-Технология BUSCAN.

- DPAE - постоянная норма расхода независимо от скорости движения. Параметры програмируются с единственного пульта управления, имеющего монитор. С этого же пульта производиться управление складыванием – раскладыванием штанги и другие функции опрыскивания. Во время работы на мониторе отражаются: номер поля, норма расходав л/га, поток в л/мин, скорость движения и другие параметры. Запоминаются данные 20 полей: площадь, расход жидкости, пройденная дистанция.

-Джойстик – управляет все необходимые функции во время работы.

ОПЦИИ ТОЧНОЕ ЗЕМЛЕДЕЛИЕ - GPS

Система автоматизированного управления работы с функциями автоматического закрытия секций штанги, обработанная площадь, конфигурация поля и тд.

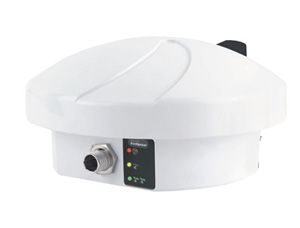

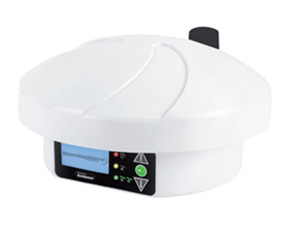

- Приемник сигнала DGPS EGNOS, OMNISTAR и RTK

Антенна необходима для всех опций, требующих определения положения опрыскивателя на поле. Точность сигнала +/- 30 см (DGPS), от 5 до 10 см (OMNISTAR ) и от 2 до 3 см (RTK). Сигнал DGPS EGNOS бесплатный, не требует
подписки.

Программа управления (с приемником и бортовым компьютером NAVATOP)

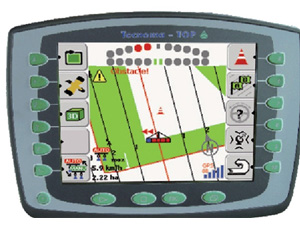

Эта система совместима с компьютером ISOBUS NAVATOP. Панель курсоуказателя отображается на мониторе, сразу после подключения к приемнику EGNOS:

- возможность двигаться по прямой или по кривой;
- возможность подключения дополнительного внешнего курсоуказателя.

Автоматическое вкл./выкл. Секций опрыскивания (с приемником EGNOS, компьютером NAVATOP и программой управления).

Автоматическое выключение или включение определенной секции опрыскивания на штанге для избежания двойного опрыскивания по одному месту или даже для исключения ошибок. Полностью автоматическая функция.

Изменения нормы расхода на заданных участках поля (с приемником EGNOS, компьютером NAVATOP и программой управления).

Очень полезная функция, если имеется карта рекомендаций агронома по различным нормам расхода рабочего раствора на различных участках поля. Для опции требуется совместимая агрономическая программа.

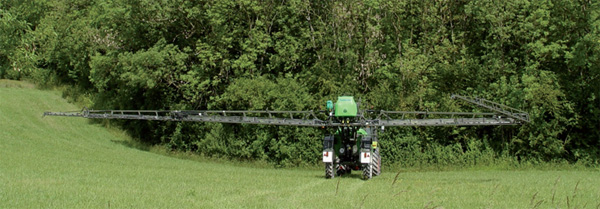

ТИПЫ ШТАН Г - LVS, LVX, L3S, GVS и GVX

От 24 до 42 м
• Параллелограммная навеска штаги с амортизаторами спроектирована для полного сглаживания пиковых нагрузок.
• Гиравлическая установка высоты штанги.
• Управление штангой с компьютера или джойстиком при помощи электрических гидрораспределителей.
• Нержавеющие трубки разводки обеспечивают простоту обслуживания и промывки, малый остаточный объем рабочего раствора.
• Держатели форсунок PENTAJET с отсекателем капель, 4 комплекта форсунок NOZAL (www.nozal.fr) в стандартной комплекции.

Все штанги снабжены:
• Гидравлическое поднимание/ опускание посредством параллелограммной подвески с азотными аккумуляторами.
• Корректирующее устройство для неровности обрабатываемого участка.
• Изменяемая геометрия и складывание на ¾ (стандартный – начиная с 30 м).
• Подвеска ALBATROSS.

ОПЦИИ

Постоянная циркуляция с AGP (AGP – пневматический отсекатель). С системой постоянной циркуляции раствора в штанге подача раствора к форсункам отсекается непосредственно перед каждой форсункой с помощью клапанов, работающих от пневматики, при этом рабочий раствор продолжает постоянно циркулировать в самой штанге. Обратный поток откалиброван и точно измеряется при помощи расходомера. Таким образом, оператору нет необходимости калибровать форсунки – единственное что требуется сделать – задать необходимый расход рабочего раствора в л/га.

Преимущества:
- не образуется отложения в распределительных трубках;
- черезвычайная точность дозировки препарата даже при малых дозах;
- предотвращается засорение форсунок;
- достигается высокое качество опрыскивания;
- мгновенно после включения: полная и качественная промывка: остатка в баке + остатка в штангах.

Штанга L3S

Штанга LVS
